SQuadriga III — 便携式声音与振动测量系统

SQuadriga III 紧凑型手持系统拥有强大的电池和多个集成接口，带有 8...

SQuadriga III 紧凑型手持系统拥有强大的电池和多个集成接口，带有 8 个模拟通道及多种数字输入，是工业应用中进行声音和振动移动测量的理想之选。它支持在任何环境中进行采集，并且运用了最新的心理声学研究成果，以实现最优的声音设计。

前端操作满足 IEC 61672 一级精度验证标准。

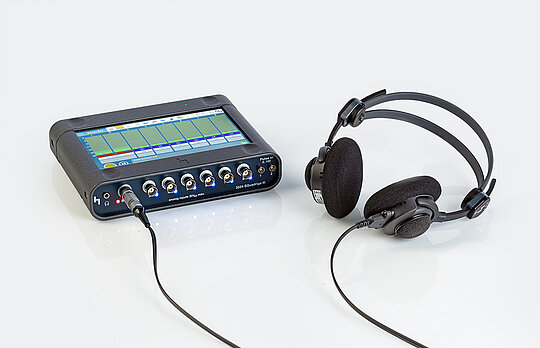

集成接口免去了额外的适配器。使用双声道耳机（如 BHS II）或人工头（如头肩单元 HSU III.2, HSU III.3）可以实现高质量录音。SQuadriga III 配备了一个集成 FlexRay 接口以及两个 CAN FD 接口。三个 USB 口支持通过外部相机进行视频和照片记录，如记录测量状态等。

电容式多点触控且可直观操作的 7 英寸显示屏，给予了SQuadriga III 友好的用户感官体验。强大的处理器可处理心理声学分析，如尖锐度、响度、时域信号、FFT 和 1/3 倍频程带宽频谱。SQuadriga III 操作时无噪音，启动后几秒钟即可进入操作界面。

前端操作满足 IEC 61672 一级精度验证标准。

集成接口免去了额外的适配器。使用双声道耳机（如 BHS II）或人工头（如头肩单元 HSU III.2, HSU III.3）可以实现高质量录音。SQuadriga III 配备了一个集成 FlexRay 接口以及两个 CAN FD 接口。三个 USB...

前端操作满足 IEC 61672 一级精度验证标准。

移动采集和回放系统，具有多种集成接口，用于模拟和数字传感器技术
运用独立运行模式直接采集回放数据，或作为数据采集系统与 PC 配合使用。也可连接其他模块，扩展通道数量

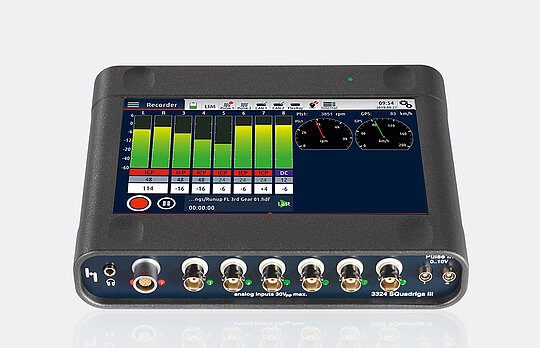

配备 7 英寸彩色电容式触摸屏
集成 FlexRay 和 CAN FD 接口
模块化可拓展，具备分析功能
满足 IEC 61672 一级精度验证标准

SQuadriga III – Standard system for mobile sound and vibration measurement

应用

产品设计和故障排除领域的声音和振动测量

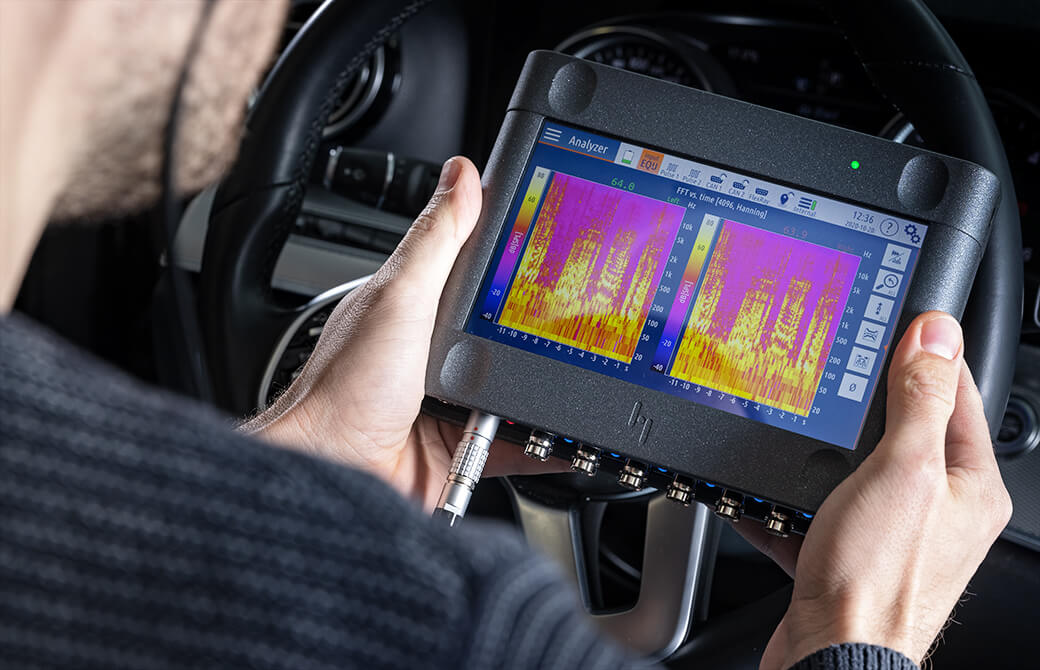

用于汽车、机器和环境噪声的常规标准和特定心理声学分析
基于 FFT 的实时分析：时间信号、FFT、倍频程、三分之一倍频程、时间总量级、响度、锐度、特征响度、语音清晰度、阶次谱
实时解码和可视化 CAN FD、FlexRay、脉冲和 GPS 参数
自动配置单个或所有有源通道的最佳测量量程（自动量程）
SQuadriga III-V1 无内置可充电电池，用于航空领域
- 外部连接电源，符合航空管理规定
- 可带上飞机，或安全地空运到世界各地

特征

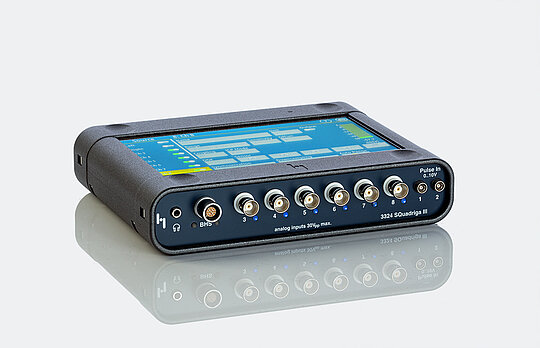

8 个模拟输入/输出（用于耳机 BHS II、6 x BNC）、TEDS、ICP^®：2 mA 或 4 mA，输入直流兼容交流，可切换高通
2 x 脉冲输入，带电气隔离、信号调节，可调节阈值和滞后
2 x CAN FD / OBD 2，FlexRay：实时录制解码
可以与其他设备级联实现采集数据同步
集成全球 GPS 定位系统，包括 Glonass、伽利略、北斗
同步
均衡耳机输出（回放、实时监测）
3 个 USB 端口（A 型）用于扩展
用于移动操作的紧凑型手持式设备
7 英寸彩色电容触摸屏
使用 USB 摄像头录制视频和拍照
64 GB 内部存储，CPU：800 MHz，双核
强大的内置电池，可进行长达 8 小时的持续采集
连接的板载电源支持独立的电气隔离，用于更宽范围的输入
数采前端满足 IEC 61672 的一级精度验证

Firmware Extension Tool Packs (TP)

SQ3 TP 01 (Code 3324-01) Advanced Online Analysis

Activates additional analyses for the Analyzer
FFT vs. time (3D analysis), order analyses, loudness vs. time, specific loudness, sharpness vs. time, articulation index, IIR online filter, and sound intensity.

SQ3 TP 02 (Code 3324-02) Level Meter

Momentary and max. sound pressure level (with parallel time and frequency weightings), equivalent continuous sound pressure level, and percentiles.
FFT, octave, and one-third-octave spectra (averaged and over time)
Configurable time profiles for sound pressure levels and spectra (short time levels)
Loudness (ISO 531-1, DIN 45631/A1) and Sharpness (DIN 45692)

SQ3 TP 03 (Code 3324-03) Video Support

Activates video function for a USB video camera (optional accessory, code 0271)
Synchronized recording with dual-channel audio
Playback in the Player or in the Video Viewer of ArtemiS SUITE

SQ3 TP 04 (Code 3324-04) System Analysis

Adds system analyses like transfer function, coherence, impulse response, as well as cross correlation, cross correlation vs. time, and cross spectrum to the Analyzer
Provides a signal generator for several signal types with configurable frequency, amplitude, and period duration to excite a structure while recording or analyzing (Generate & Record, Generate & Analyze)
Activates the Play & Record function to use a playback signal (HDF) to excite a structure and make a recording

SQ3 TP 05 (Code 3324-05) Controller Mode
