HEADlab 模块

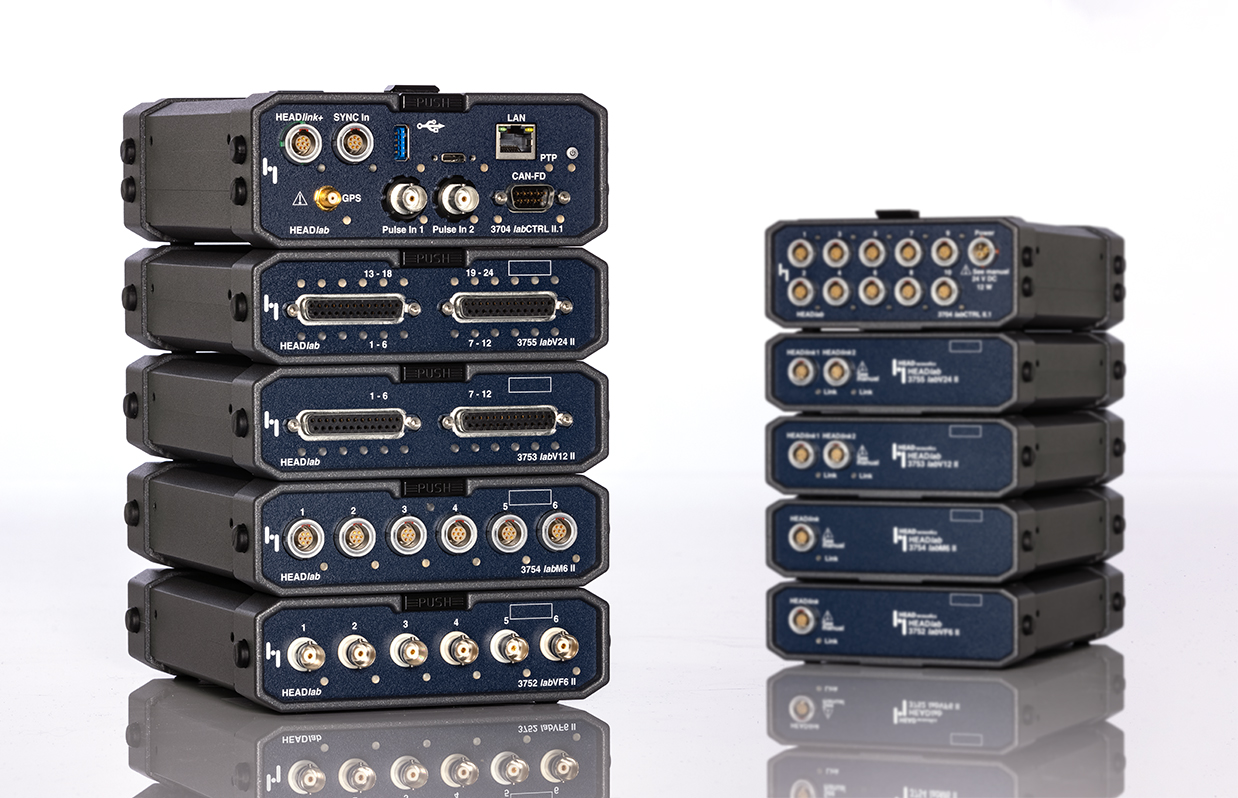

HEADlab 系统易于配置，用户可选择任意模块与控制器相连。

提供以下模块：

HEADlab 系统易于配置，用户可选择任意模块与控制器相连。

提供以下模块：

控制器与数字输入

labCTRL II.1：第二代 HEADlab 控制器，通过 HEADlink 2.0 实现数据数据集中与同步。

强大的 HEADlab 控制器模块 labCTRL II.1 可集中和同步输入与回放模块的数据，并为其供电，可通过连接至 Windows PC 便捷地对 HEADlab 系统进行配置和控制。升级后的 HEADlink 2.0 数据协议与上一代相比，数据传输率提升一倍，因此采样率大幅提升，可以处理更多通道的数据。

labCTRL II.1 还具有其他新功能，如内置 CAN FD 功能，可通过 GPS 或 LAN（PTP）同步多个系统等。通过扩展模块 labSAR I.0 还能实现采集功能的独立运行，无需连接电脑。

产品数据手册下载

labDX：带 CAN FD、FlexRay、HMS 和脉冲接口的数字输入模块

labDX 是一个数字输入模块，包括2个 CAN FD 接口（B 版本 labDX）/CAN/OBD-II，1 个 FlexRay，2个脉冲输入，1个用于连接 HMS III 或 HMS IV 人工头或 GPS 接收器的 HMS 接口。数字模块配置的脉冲输入提高了最大脉冲速率，以确保采样精度。

产品数据手册

labHRT6：用于高分辨转速测量的数字输入模块

labHRT6 是 6 通道数字输入模块，用于高分辨率测量速度或其他脉冲，包括旋转和扭振动分析。6 个测量输的多变配置便于记录各种信号源。可以多个输入通道同时设置，采样速率高达 6.9 MHz 。

产品数据手册

模拟模块

labM6 II：第二代 HEADlab 的 6 通道电压/麦克风输入模块，具有宽范围输入（高动态）

由于支持 HEADlink 2.0 传输协议，该输入模块与 HEADlink 1.0 相比，采样率翻倍。连接第二代 HEADlab 控制器模块 labCTRL II.1 后，labM6 II 每通道的最高采样率可达 204.8 kHz，可直接连接最多 6 个电容麦克风。

高动态范围更适用于更宽范的和波动强度更大的特征信号，同时也避免信号出现过调制或欠调制现象影响数据精度。

作为双模式输入模块，labM6 II 可通过连接适配器支持电容麦克风和 ICP 传感器（如麦克风、加速度计等）。

产品数据手册

labVF6 II：第二代 HEADlab 的 6 通道电压/ICP ^®输入模块，带可转换低通滤波器

labVF6 II 非常适用于应用在中小型数采系统，自带凸出 BNC 端口便于直接与传感连接。由于支持 HEADlink 2.0 传输协议，该输入模块与 HEADlink 1.0 相比，采样率翻倍。连接第二代 HEADlab 控制器模块 labCTRL II.1 后，labVF6 II 每通道的最高采样率可达 204.8 kHz。

除高通滤波器外，该模块提供可转换低通滤波器。高性能的输入模块支持更低的截止频率和高达 1 MΩ 的阻抗。

产品数据手册

labV12 II：第二代 HEADlab 的 12 通道电压/ICP^® 输入模块，用于大通道应用

labV12 II 是第二代 HEADlab 的 12 通道模块。由于支持 HEADlink 2.0 传输协议，该输入模块与 HEADlink 1.0 相比，采样率翻倍。连接第二代 HEADlab 控制器模块 labCTRL II.1 后，labV12 II 每通道的最高采样率可达 204.8 kHz。高性能的输入模块支持更低的截止频率和高达 1 MΩ 的阻抗。

产品数据手册

labV12-O4 II: 用于结构动力学测试的一体化模块：4通道源输出结合12通道数据采集。

labV12-O4 II 是第二代HEADlab的一体化模块，用于结构动力学测试。集成4通道源输出，可用于激振器激励，并结合12通道数据采集。采用坚固且紧凑的外壳设计，最多支持4个激振器同时激励，并且同步测量结构响应。

产品数据手册

labV24 II：第二代 HEADlab 的 24 通道电压/ICP^® 输入模块，用于大通道应用

由于其通道数密集，labV24 II 特别适合用于通道数多的系统配置。由于支持 HEADlink 2.0 传输协议，该输入模块与 HEADlink 1.0 相比，采样率翻倍。连接第二代 HEADlab 控制器模块 labCTRL II.1 后，labV24 II 每通道的最高采样率可达 204.8 kHz。

高性能的输入模块支持更低的截止频率和高达 1 MΩ 的阻抗。

产品数据手册

labV6HD：6 通道线路/ICP^®宽范围（高动态）的输入模块

labV6HD 是一个 6 通道线路/ICP^® 模块，支持将所有通道用作高动态宽范围输入，或者作为常规输入，固定测量范围为 10 mV 至 30 V。labV6HD 具有高达 168 dB 动态和“0 Hz ICP-DC 耦和”，从而使ICP^®型传感器具有 0 Hz 到 45 kHz 的测量范围，同时也满足低频信号的测量。该模块可用于校准为 1 级精度声压级测量装置（符合 IEC 61672）。

产品数据手册

labSG6：用于连接电阻式测量桥（应变片）等的 6 通道输入模块

labSG6 是一个 6 通道输入模块，用于连接电阻式桥路连接（应变测量）和具有对称或非对称输出以及单极或双极的电源传感器。自动归零功能可用于自动桥平衡设置。电压源也可按通道编程。

产品数据手册

labCF6：带集成充电放大器的 6 通道电荷/ICP^® 输入模块

labCF6 适用于连接电荷和 ICP^®传感器，每个通道可单独用于电荷或 ICP^®模式。在电荷模式下，labCF6 为电荷传感器提供电荷放大器，采样速率高达 96 kHz（3 个通道）。

产品数据手册

labT6：用于连接 K 型或 RTD 型热元件的 6 通道输入模块（PT100、PT1000）

labT6 是一个 6 通道输入模块，用于连接多达六个 K 型和 RTD 型（PT100 和 PT1000）热元件。每个通道都具有特性曲线修正，包括冷端补偿（CJC）功能。该设备提供自动热元件破损/电缆断裂检测。

产品数据手册

labO2 — 2 通道线路输出回放均衡器

labO2 是具有线路输出的 2 通道回放均衡器（均衡器：FF、ID、DF、USER），加载了人耳听觉相关的均衡曲线，更加精准地模拟了人耳感知，从而实现高精度原声回放。

labHSU — 高端双通道数据采集模块

labHSU 是一个非常灵活的双通道数据采集系统，可以作为连接电脑的数据输入前端，作为 HEADlab 系统中的一个模块，或作为可独立运行的系统通过智能手机、平板电脑或 RC X 遥控器的远程控制进行操作。labHSU 可以用作连接人工头测量系统的硬件设备、连接 HEAD acoustics 的其他双耳测量系统以及电容型麦克风和ICP^®传感器。

labPWR I.1：HEADlab 电池模块，用于为单个模块或最高 40 W 的小系统供电

labPWRI.1 用于为单个模块或最高 40 W 的 HEADlab 小系统供电。该电池（55 Wh）可为配置各异的数采系统供电数小时。轻松在外部供电和电池操作之间不间断切换。

产品数据手册

labPWR I.2：HEADlab 电源模块为高达 100 W 的大系统供电

The labPWR I.2 电源模块用于为总功率不超过 100W 的 HEADlab 系统不间断供电，更加高效地保证了数采系统在没有外接电源的情况下仍可正常测试，增加了系统便捷性。

产品数据手册

labPWR I.3：HEADlab 电池模块，可为 labHSU、高达 35W 的 HEADlab 系统和 SQuadriga III 供电

labPWR I.3 电源模块为labHSU、HEADlab 系统（最高35W）或 SQuadriga III 提供不间断电源。集成电池在没有外部电源的情况下可为 HEADlab 系统供电数小时。 labPWR I.3 可为预配置的测量系统或定时器控制的电源进行远程开关（使用 labHSU）。

产品数据手册
